燃油型超音速喷涂设备带来优质的涂层。



立佳超音速喷涂设备的优势

一、我们的设备可以称之为进口设备,设备中进口零件覆盖率90%以上。在国产设备中,我们的煤油超音速设备稳居国内销量前列,也是超音速设备中多采用进口名牌零件的厂家,我们从原材料进厂抓起,所有原材料及内部元件均采用持有生产许可证的正规厂家产品,核心元件和主要部件均选用全球名牌进口产品,是进口零件装配最多的厂家,严格进行原材料进厂检查和产品出厂检验。近十几年来的运行业绩表明,我公司生产的设备性能稳定、可靠,用户口碑好!

序号

名称

品牌

产地

1

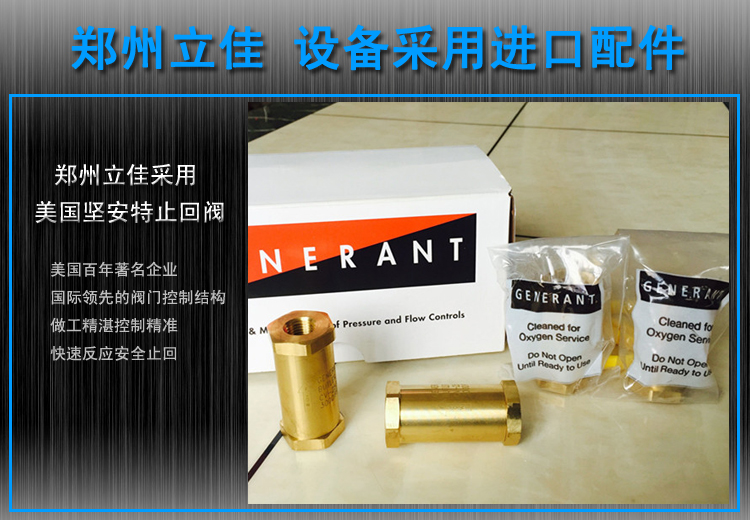

止回阀

Generant

美国

2

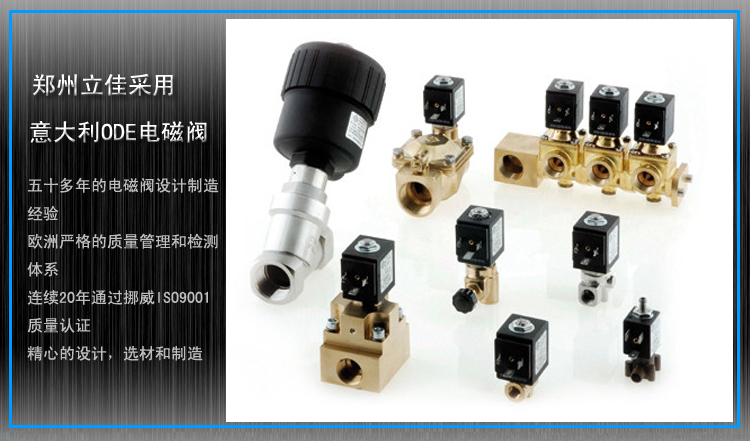

电磁阀

ODE

意大利

3

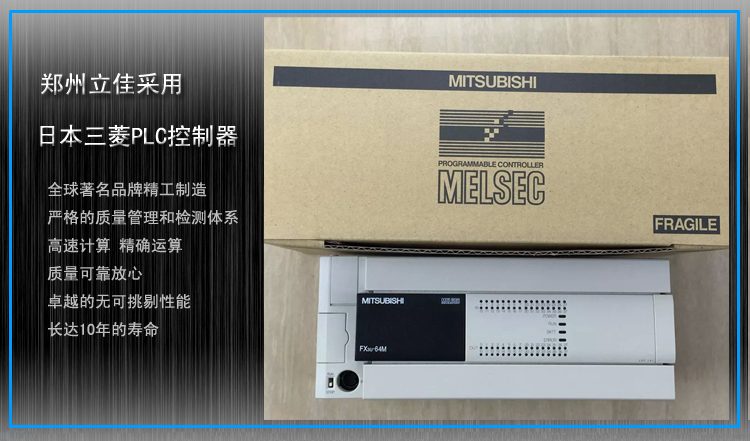

PLC控制器

三菱

日本

4

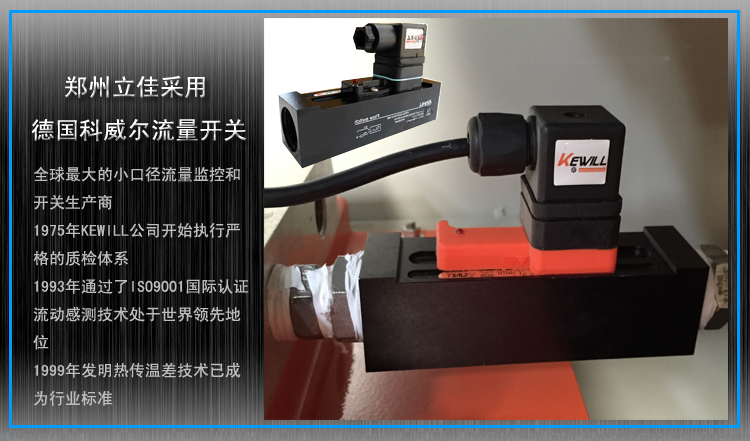

流量开关

科威尔kewill

德国

5

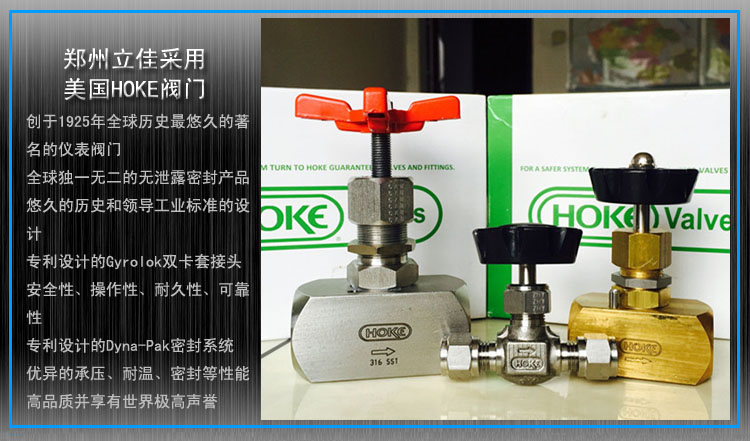

针阀

HOKE

美国

6

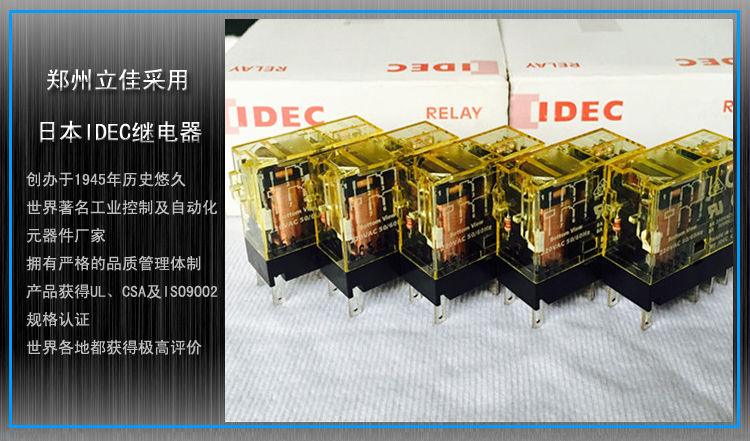

继电器

和泉IDED

日本

7

压力开关

Gems捷迈

美国

8

压力传感器

SSI

美国

9

数显表

川崎

日本

10

送粉器电机

TWT

台湾

11

驱动器

TWT

台湾

12

油泵

FM

韩国

二、涂层质量优!涂层结合强度高,可达90MPa,孔隙率低,小于1%,平均在0.5%以下,达到国内外领先水平,这在附件的国内外权威机构检测报告中均有检测结果。

三、主机设备可达五年免维护,虽然说国家规定质保一年,但是我们的主机控制系统以坚如磐石的质量赢得了客户的广泛好评!主机电器稳定工作长达五年以上!让您的涂层质量稳定可靠,可以说这在国内热喷涂厂家里面是少有的。

四、售后服务贴心,保姆式服务!维护响应时间:出现故障,我们5分钟内联系客户,1小时内给出解决方案,确认需要进行现场维护的,24小时到达现场,技术人员到达现场后4小时内修复故障提供7X24小时热线电话支持服务,负责提供技术问题的解答和技术指导

五、我们公司与国内多家材料研究机构保持着紧密的沟通,有30多位材料方面的博士团队为您排忧解难,可常年为我们的用户提供各类涂层解决方案,让您设备用的更舒心!

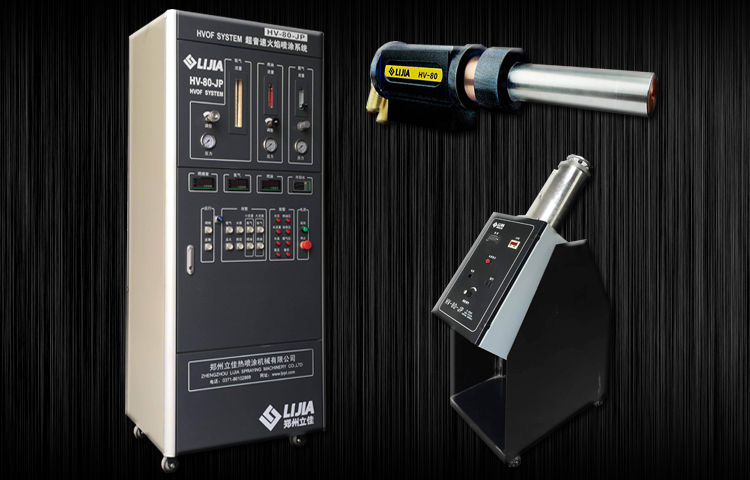

  HV-80型超音速火焰喷涂系统是立佳公司的新的研究成果,已经达到了国际上美国普莱克斯表面技术公司生产的JP5000型HVOF涂系统。

  HV-80超音速火焰喷涂是一新型的HVOF系统,它的基本原理是将助燃剂氧气通过雾化喷嘴将煤油充分雾化后形成可燃混合气进入燃烧室,点火系统将其点燃后高温高压燃气,经拉伐喷嘴点火燃烧后形成高温高压的超音速焰流,送粉系统将粉末材料从低压区送入焰流中,加温加速后喷向工件表面形成高质量涂层。HV-80喷涂系统是在引进、消化、吸收国外先进设备和技术的基础上,进行开发的喷涂设备,与其他HVOF有八种不同显著的特性:

1. 使用的燃料为煤油,助燃剂为氧气,是一种较安全的燃烧模式;

2. 喷枪结构依据火箭发电机原理设计,燃烧室压力达到150PSI,焰流速度达到2000m/s以上,输出功率大且可无级调节;

3. 喷枪采用径向送粉,这种新的注入方法使粉末可较好的溶化并均匀的分布于整个火焰中,提高了覆盖效率和涂层的质量;

4. 系统设计将温度范围定位在一定区间,将速度提高作为结构优化的主要目标函数;经X射线衍射测试证明所制设备的涂层不仅结合强度高,涂层密度高,而且表面应力为压缩应力;

5. 模块化设计,高性能PLC控制,操作安全简便;

6. 燃烧设计产生的颗粒速度达1100米/秒(3300至3900 每英尺秒),明显快过其他的HVOF系统;

7. 喷涂层厚度大于1/2英寸(压应力涂层),显微硬度高于任何其他HVOF系统(HV-80型喷涂WC-Co涂层显微硬度高达1450,而其他燃气HVOF喷枪喷涂WC-Co涂层显微硬度仅为900~1100);

8. HV-80型实现了绝佳的高压HVOF涂层质量,涂层可以达到90MPa的结合强度。

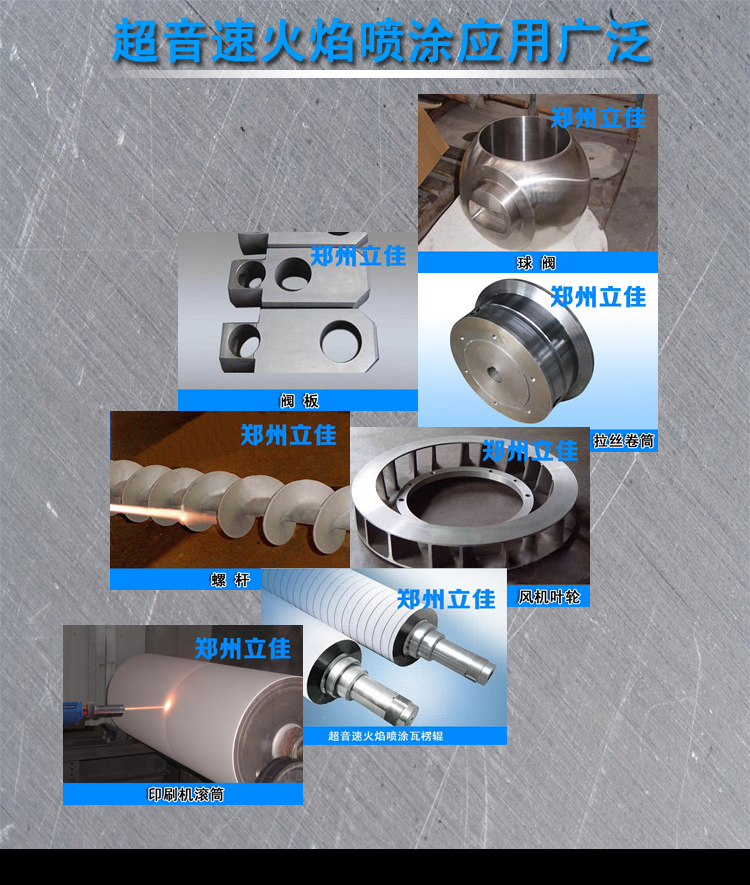

    超音速火焰喷涂系统为包括钢铁、船舶、航空航天、纸箱机械、造纸机械、塑料机械、石油化工机械及通用机械等工业领域提供优质的涂层服务。超音速火焰喷涂的一些涂层已成为如钢铁工业的各类辊、纸箱机械的瓦楞辊、大型柴油机进排气阀杆的标准涂层。
    近几年,超音速火焰喷涂系统在球阀及闸阀行业的应用获得了极快的发展,特别是在江浙沪地区,超音速火焰喷涂几乎成了阀门喷涂的代名词。
    HV-80型采用径向送粉,燃烧设计以火箭发动机为依据,焰流速度达到2000m/s以上。 这种新的注入方法使颗粒可较好地溶化并且颗粒更均匀地分布于整个火焰中,提高了覆盖的效率和涂层的质量。燃烧设计产生的颗粒速度达1100米/秒(3300至3900 每英尺秒),明显快过其他的HVOF系统。HV-80型可喷涂层厚度大于1/2英寸(压应力涂层),显微硬度高于任何其他HVOF系统(HV-80型喷涂WC-Co涂层显微硬度高达1450,而其他燃气HVOF喷枪喷涂WC-Co涂层显微硬度仅为900~1100)。
    HV-80型采用简单有效的设计手段来实现绝佳的高压HVOF涂层质量。优点包括:

    1、涂层密度高且可控制
    2、涂层硬度高且可控制
    3、结合强度高
    4、涂层厚度大于1/2 英寸(12.7mm)
    5、涂层表面形态平滑

    除此之外,HV-80型的喷涂速率大于其他燃气HVOF的四倍。正是这种突出的速率和生产率使得HV-80型系统成为了:


    新一代的HVOF设备:高压力HVOF。


    1、涂层质量稳定

    HOVF系统中最重要的就是它产生的涂层质量。HV-80型就是为保证绝对优质的涂层而开发的。涂层质量的基本关系:高燃烧压力=高气体速度=高颗粒速度=高涂层质量。HV-80型优化了这一关系。HV-80型喷枪的燃烧室压力高达150PSI,而其他的燃气HVOF喷枪的燃烧室压力只有30~60PSI,远低于HV-80型。别无其它HVOF系统能产生如HV-80型所达到的颗粒速度。
    HV-80型产生高颗粒速度的关键优势在于绝对高的涂层密度和低氧化成分。低氧化成分仅归功于颗粒在大气中的氧化时间较短。高速度也把颗粒包覆得更致密,减少了气孔,产生更致密的涂层。这对要求涂层致密地方,抛光时高致密涂层产生较精细表面对要求涂层的防腐蚀性特别有益。
    也许HV-80型最显著的涂层性质就是其涂层大于1/2英寸(12.7 mm)厚而同时又保证了高显微强度和涂层密度。那是因为HV-80型独特的高颗粒速度得到的是压应力涂层,而其它的HVOF系统则是得到拉应力涂层。拉应力涂层薄如0.040 英寸(1mm)。

    HV-80型涂层质量的关键因素之一是粉末在喷枪内得到稳定的加热。HV-80型的径向粉末注入设计均匀地加热粉末。试验室试验已经证实HV-80型的WC-Co(钴碳化钨)和CrC-NiCr(镍铬碳化铬)涂层具有超耐磨损能力 - 在某些情况下其它的HVOF的耐磨损能力仅为HV-80型的1/3 ,竞争者已不能匹敌HV-80的这一独特的特性。此稳定性改进了显微强度和整体的涂层质量。

   2、安全操作

   HV-80型用煤油或类似的燃料来运行。通常为达到最大的工作性能,其它的HVOF系统一般使用的是氢气, 一种潜在危险性很大的气体。但HV-80型无需借助这种昂贵的,很难处理的气体来获取最佳的工作性能。煤油是一种广泛应用于几百万户家庭的安全燃料,因此HV-80型是HVOF涂层的最安全的选择。

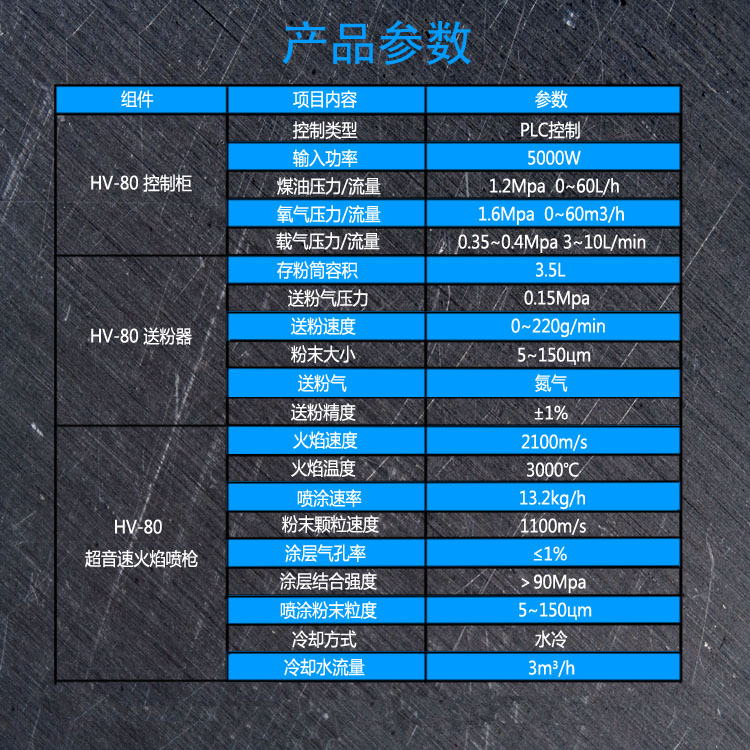

组件

特点

项目内容

参数

HV-80

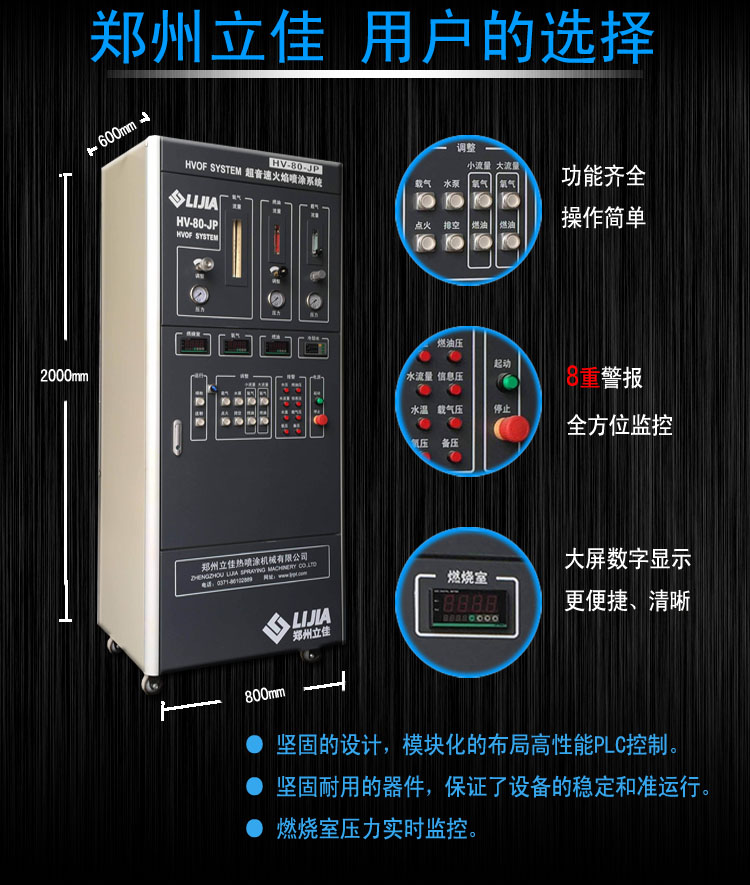

可实现喷涂过程的自动化操作和实时检测,可对系统故障立即做出响应

控制类型

PLC控制

输入功率

5000W

煤油压力/流量

1.2Mpa  0~60L/h

氧气压力/流量

1.6Mpa  0~60m3/h

载气压力/流量

0.35~0.4Mpa 3~15L/min

HV-80

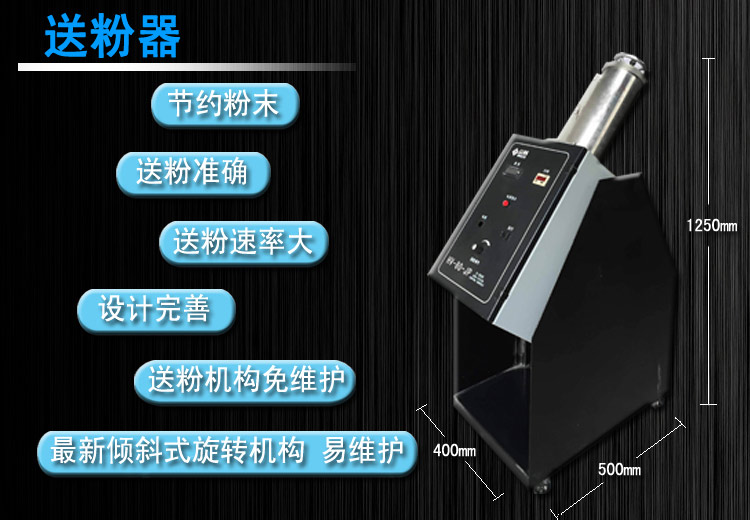

采用氮气为送粉气,粉末随着底部送粉螺杆转动到达粉末出口,连同送粉气一同进入喷枪内。

送粉方式

计量盘

存粉筒容积

3.5L

送粉气

氮气

送粉气压力

0.15Mpa

送粉速度

0~220g/min

送粉精度

±2

粉末大小

5~150цm

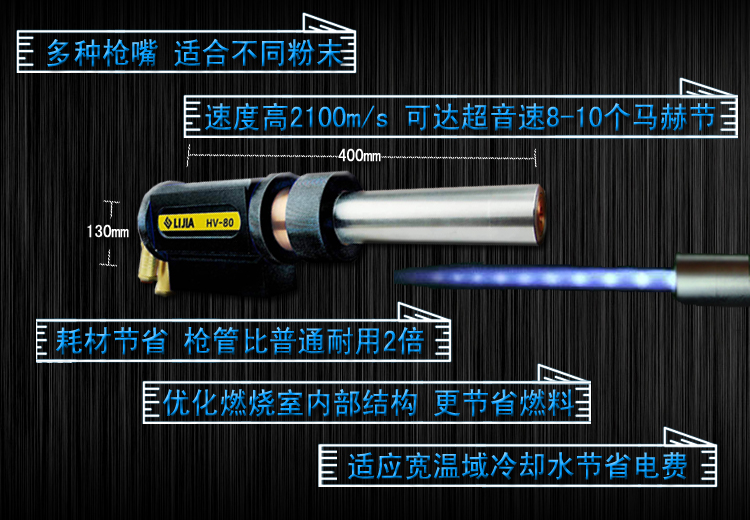

HV-80

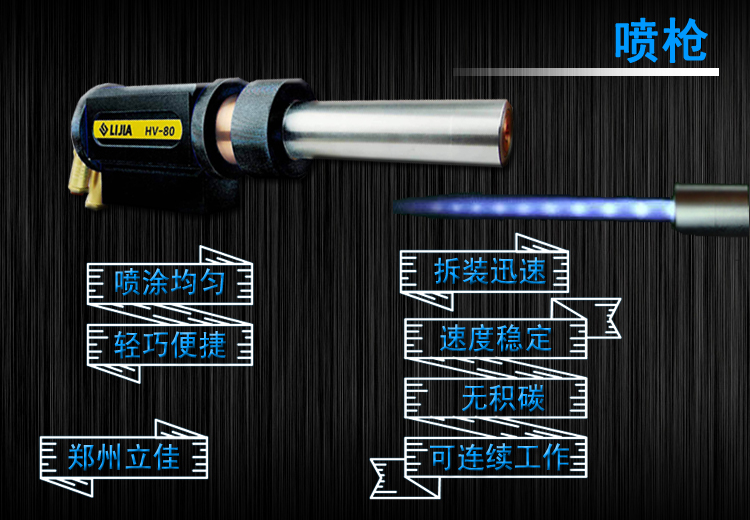

超音速

火焰喷枪

采用航空级煤油作为燃料,氧气为助燃气体,燃烧温度高,通过拉瓦尔管作用产生超音速焰流。

火焰速度

2000m/s

火焰温度

3000

喷涂速率

13.2kg/h

粉末颗粒速度

1100m/s

涂层气孔率

≤1%

涂层结合强度

90Mpa

喷涂粉末粒度

10~45цm

冷却方式

水冷

冷却水流量

2.3m³/min
